Tipo de producto: |
Tubo de cerámica con revestimiento |
Material cerámico: |
alúmina del 95% de cerámica |
Estructura de revestimiento: |
Las placas cerámicas de aluminio |
densidad de cerámica: |
≥3,75 g/cm³ |
Shell de acero: |
Acero al carbono / acero inoxidable |
Configuración en T: |
Tee de 90° / Rama en Y personalizada |
espesor cerámico: |
Personalizado según las condiciones de desgaste |
Tamaño de tubería: |
Modificado para requisitos particulares según el dibujo |
Solicitud: |
Transporte de polvo abrasivo y material a granel |
Tratamiento superficial: |
Pintura / Revestimiento personalizado |

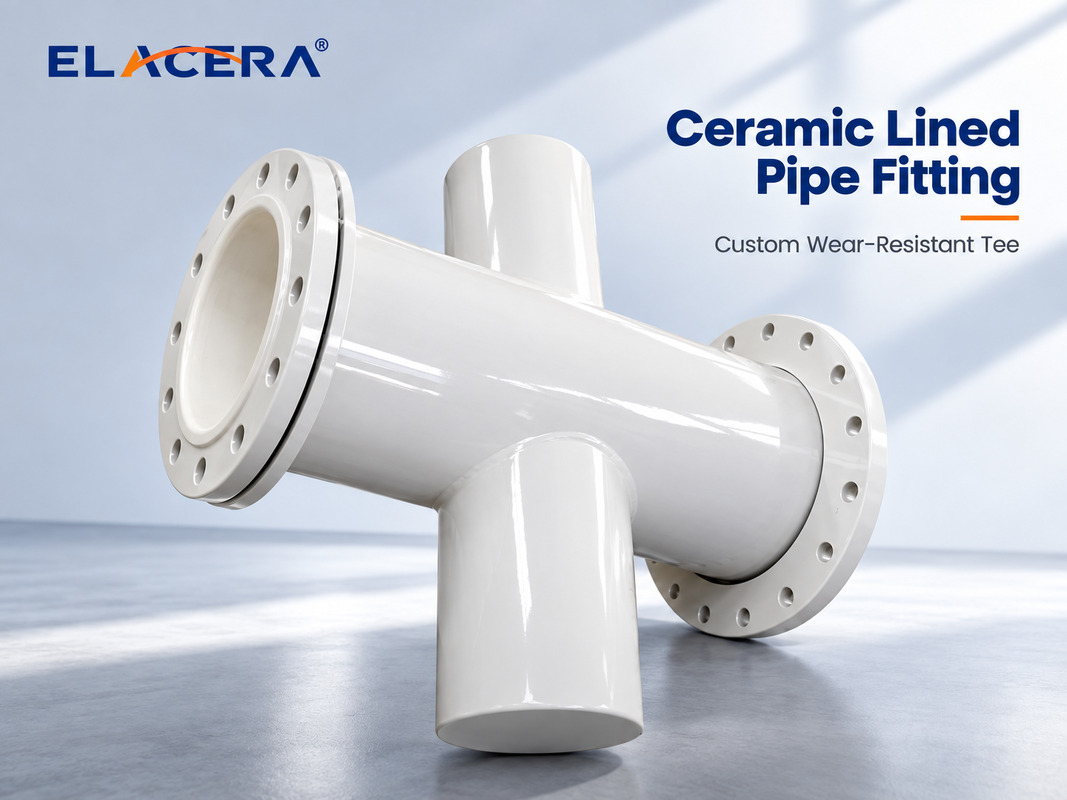

Tubo en T con Revestimiento Cerámico para Transporte de Materiales Abrasivos
Descripción del producto
Las tuberías de cerámica ELACERA utilizan azulejos cerámicos de alumina resistentes al desgaste para proteger las conexiones de las ramas y las áreas de división de flujo expuestas a la abrasión concentrada y el impacto de partículas.Podemos personalizar el ángulo de salida, el diámetro del tubo, el grosor de la cerámica, la estructura de acero y el tipo de conexión para que coincidan con los dibujos del proyecto.
El tee es a menudo una de las secciones más difíciles de proteger en una tubería de transporte de abrasivo.
A diferencia de una tubería recta, el material que entra en un tee no sigue una sola y simple trayectoria de flujo.golpear la pared de unión o concentrarse en un lado del dispositivoComo resultado, el desgaste suele estar muy localizado en lugar de distribuirse uniformemente.
Por esta razón, un tee revestido de cerámica no debe tratarse simplemente como un tubo cerámico recto con una rama adicional.
La disposición cerámica debe seguir la geometría real del accesorio y proporcionar una protección continua a través de la unión.
El cruce es generalmente el área que miramos primero
Cuando el polvo abrasivo, cenizas, partículas minerales u otro material a granel pasa a través de un tee, la entrada de la rama y la pared opuesta al flujo entrante pueden experimentar impactos repetidos de partículas.
El patrón de desgaste real depende de varios factores, incluida la dirección del flujo del material, la velocidad de transporte, el tamaño y la dureza de las partículas, el ángulo de ramificación, la concentración de sólidos y el diámetro de la tubería.
Esta es la razón por la que dos tees con el mismo diámetro nominal pueden requerir diseños de revestimiento diferentes.
Para las posiciones de desgaste grave, se puede considerar un revestimiento cerámico o reforzado localmente más grueso en lugar de utilizar exactamente el mismo grosor cerámico en todo el accesorio.
Diseño cerámico alrededor del cruce del tee
Para un tee revestido con azulejos de cerámica, la parte más importante no es simplemente el material cerámico en sí, sino cómo se organizan los azulejos alrededor de la rama y la unión.
La superficie interna de un tee cambia continuamente donde el tubo principal se encuentra con la rama.Por lo tanto, las baldosas cerámicas deben cortarse y colocarse de acuerdo con la geometría interna real para que la superficie resistente al desgaste permanezca lo más continua posible..
Las baldosas cerámicas de forma especial o cortadas se pueden utilizar alrededor de áreas de transición difíciles.
Cuando se prevea que el impacto de las partículas sea más concentrado, el grosor de la cerámica también puede ajustarse localmente de acuerdo con las condiciones de funcionamiento y el diseño aprobado.
Esto da a los revestimientos de azulejos de cerámica una ventaja importante para los accesorios de tuberías de gran diámetro y no estándar, ya que el diseño se puede adaptar a formas internas complicadas.
¿T-Pipe o Y-Pipe?
No todos los sistemas de transporte requieren un tee de 90° convencional.
Cuando el proceso y el diseño de la instalación lo permiten, una rama en forma de Y puede proporcionar un cambio más suave en la dirección del material.
La geometría de una rama afecta cómo las partículas cambian de dirección a través del ajuste, por lo que la distribución de desgaste dentro de un tee de 90 ° puede ser diferente a la de un tubo en Y.
Esto no significa que un ángulo de rama sea adecuado para todas las aplicaciones. La geometría de la tubería, la dirección del flujo, las características del material y el espacio de instalación deben considerarse juntos.
ELACERA puede fabricar teas con revestimiento cerámico convencionales y tubos Y con revestimiento cerámico personalizados de acuerdo con los dibujos del proyecto.
Opciones de construcción típicas
|
Punto de trabajo
|
Opciones disponibles
|
|
Material de revestimiento
|
Cerámica de alumina 92% / 95%, ZTA cuando sea necesario
|
|
Estructura del revestimiento
|
Los demás materiales y aparatos de construcción
|
|
Cuello de acero
|
Acero de carbono o acero inoxidable
|
|
Configuración del tee
|
90° Tee o rama en Y personalizada
|
|
espesor cerámico
|
Seleccionado según las condiciones de desgaste
|
|
Conexión
|
Flange, extremo de soldadura o conexión personalizada
|
|
Tamaño del tubo
|
Fabricados según el dibujo
|
|
Tratamiento de la superficie
|
Sistema de pintura según los requisitos del proyecto
|
La cubierta de acero proporciona resistencia estructural, mientras que el revestimiento cerámico interno de alumina protege la superficie de contacto del material contra la abrasión.
Para los tees no estándar, el grosor de cerámica, el grosor de acero, las dimensiones de las ramas y los detalles de conexión se pueden fabricar de acuerdo con el dibujo aprobado.
Donde se usan las teas de cerámica
Las tuberías de te de revestimiento cerámico son adecuadas para sistemas de tuberías que transportan materiales abrasivos tales como:
Carbón pulverizado · cenizas volantes · cemento en polvo · polvo mineral · escoria · minerales finos · arena · relaves y otros materiales abrasivos a granel
Las aplicaciones típicas se pueden encontrar en plantas de cemento, centrales térmicas, minería y procesamiento de minerales, plantas siderúrgicas, sistemas de manipulación de carbón y otras instalaciones de transporte de materiales a granel.
Lo que necesitamos antes de hacer una recomendación
Para una pieza de repuesto estándar, un dibujo es generalmente la forma más rápida de preparar un presupuesto.
Para un nuevo sistema de transporte o un tee con desgaste anormal, también es útil conocer:
- Material transportado
- Tamaño de las partículas
- Dirección del flujo
- Velocidad de transporte
- Temperatura de funcionamiento
- Posición de desgaste existente
- Vida útil requerida
Estos detalles nos ayudan a determinar si un revestimiento cerámico estándar es suficiente o si las zonas de unión y de impacto requieren protección adicional.
Preguntas frecuentes
¿Puedes fabricar teas con forro de cerámica no estándar?
Sí, el diámetro de la tubería, el ángulo de la rama, las dimensiones generales, el grosor de la cerámica y las conexiones se pueden fabricar de acuerdo con el dibujo aprobado.
¿Se puede hacer la rama como una Y-tubo en lugar de un 90 ° tee?
Los accesorios cerámicos con forro en forma de Y pueden ser personalizados cuando lo requiere el diseño de la tubería y el transporte.
¿Puede el espesor de la cerámica ser diferente alrededor de la unión del tee?
Sí, para abrasión severa o impacto de partículas concentradas, el grosor de la cerámica se puede ajustar localmente de acuerdo con la condición de desgaste y el diseño aprobado.
¿Qué tipo de cerámica se utiliza normalmente?
Las cerámicas de alumina del 92% y del 95% se utilizan comúnmente.
¿Puedes fabricar tees con bridas y soldadura?
Sí, las estructuras de conexión con flancos, soldadura y otras estructuras de conexión personalizadas están disponibles según el dibujo.
¿Qué información debo enviar para obtener una cotización?
Se prefiere un dibujo. Si no se dispone de un dibujo, indique el diámetro de la tubería, el ángulo de ramificación, el tipo de conexión, el material transportado y las condiciones de funcionamiento.
