Transmisión de tubos de revestimiento cerámico de gran diámetro para el transporte de polvo abrasivo

Descripción breve del producto:
Las transiciones de tuberías de gran diámetro revestidas con revestimiento cerámico protegen las secciones cónicas donde las partículas abrasivas pueden concentrarse a medida que cambia el diámetro de la tubería.espesor cerámico, y las conexiones se adaptan según el dibujo aprobado.

Transmisión de tubos de revestimiento cerámico de gran diámetro para el transporte de polvo abrasivo

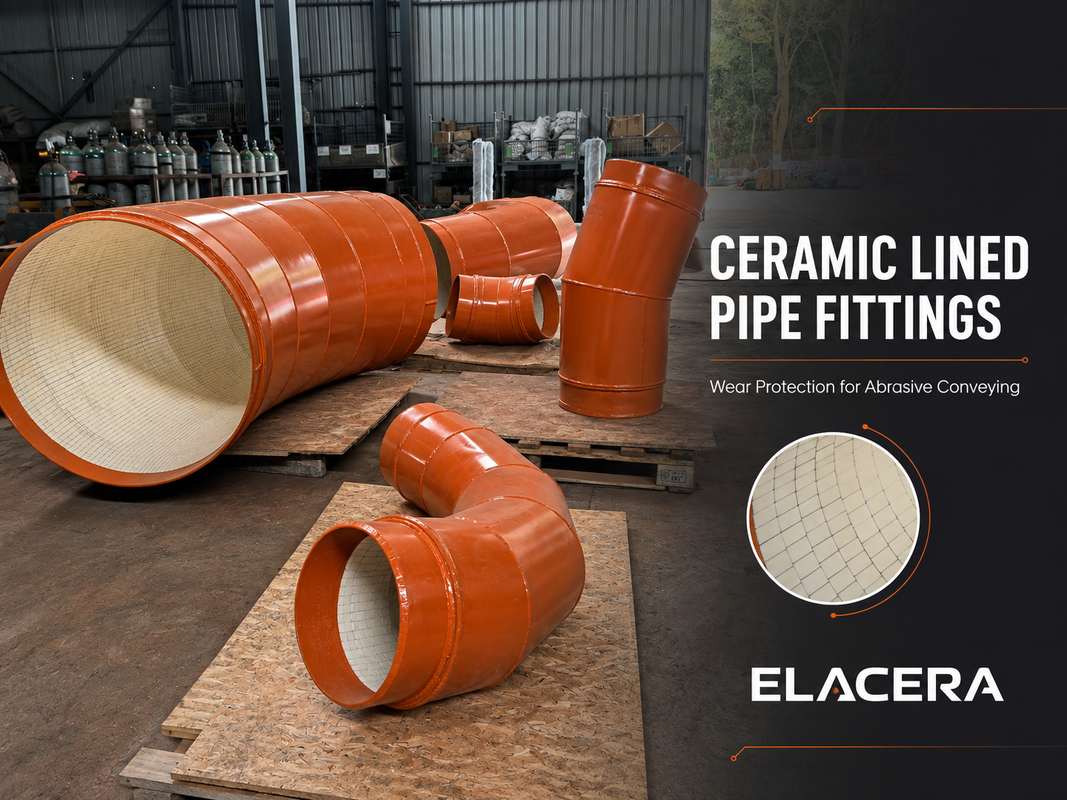

Una transición de tubería revestida con cerámica es una sección de transición de acero protegida internamente con baldosas cerámicas de alumina resistentes al desgaste.Se utiliza en sistemas de transporte de polvo abrasivo donde un cambio en el diámetro del tubo puede crear un desgaste concentrado en la superficie cónicaLos diámetros de entrada y salida, la longitud de transición, el grosor cerámico y los detalles de conexión se pueden personalizar de acuerdo con el dibujo de la tubería.

Resumen del producto

Una transición de tubería no es simplemente una tubería recta con dos diámetros diferentes.

Las partículas pueden moverse hacia un lado del cónico, creando un desgaste o impacto localizado.

El diseño del revestimiento debe, por tanto, seguir la trayectoria real del flujo y el cambio de la geometría interna, no sólo el diámetro nominal del tubo.

Características clave

• El revestimiento de azulejos cerámicos de aluminio sigue la superficie interna cónica
• Apto para perfiles de transición de gran diámetro y no estándar
• Dimensiones de entrada, salida, longitud y conexión personalizadas
• La terminación del revestimiento suave ayuda a reducir los pasos de desgaste expuestos
• El diámetro interno terminado se confirma antes de la producción

¿Por qué usar baldosas de cerámica en una transición de tubería?

Una funda cerámica integral es práctica para muchas secciones rectas de tuberías, pero puede ser difícil de fabricar para un diámetro grande o un perfil que cambia continuamente.

Los azulejos individuales de cerámica pueden ser dispuestos a lo largo del cónico para cubrir la geometría cambiante.y terminación del revestimiento deben revisarse de acuerdo con la forma de transición y la dirección esperada del flujo de material.

La opción típica de revestimiento es la cerámica de alumina al 95%. El grado y el grosor de la cerámica final se confirman de acuerdo con el material transportado, el tamaño de las partículas, la velocidad y el patrón de desgaste observado.

Información técnica típica

Ventajas técnicas y consideraciones de diseño

Dirección del flujo: una transición convergente y una transición en expansión producen diferentes movimientos de partículas.

Profile de transición: un corte o empinado cónico puede aumentar la turbulencia y el impacto localizado.

El espesor de la cerámica: una cerámica más gruesa reduce el perforación terminada.

Conexión final: El revestimiento cerámico debe conectarse tan suavemente como sea posible con el revestimiento de la tubería adyacente para evitar un borde expuesto o un paso interno repentino.

Aplicaciones

Las transiciones de tuberías revestidas de cerámica se consideran comúnmente para sistemas de transporte:

• Cenizas volantes y polvo de carbón
• Polvo de cemento y clínquer
• Polvo y arena minerales
• Otras partículas secas de abrasivo

Las industrias típicas incluyen la generación de energía, el cemento, la minería, el procesamiento de minerales y el manejo de materiales a granel.condiciones de temperatura o presión especiales inusuales requieren una revisión técnica por separado.

Fabricación, inspección y embalaje

La transición de acero se comproba con las dimensiones aprobadas antes del revestimiento. Durante la producción, comprobamos la cobertura cerámica, la continuidad de la superficie interna, la terminación del revestimiento y la orientación de la brida.

Los accesorios terminados de gran diámetro se protegen individualmente y se fijan en un bastidor de acero o se envasan en una caja de madera de acuerdo con el tamaño del producto y los requisitos de transporte.

Información requerida para la cotización

Por favor, proporcione:

• Diámetros de entrada y salida
• Duración total o ángulo cónico
• Dirección de flujo convergente o en expansión
• Material transportado y tamaño de partículas
• Velocidad de transporte y condiciones de funcionamiento
• Posiciones de desgaste o fotografías del sitio
• Diámetro interno acabado requerido
• Estándar de brida o dibujo de conexión

Preguntas frecuentes

¿Por qué un tubo de transición se desgasta más rápido que un tubo recto?
El cambio en el diámetro afecta a la velocidad y distribución de las partículas, lo que puede concentrar el desgaste en el cónico o en un lado del accesorio.

¿Por qué se utilizan baldosas de cerámica en lugar de una funda integral?
Los azulejos cerámicos son a menudo más prácticos para diámetros grandes y perfiles internos que cambian continuamente.

¿La cerámica más gruesa siempre es mejor?
No. El espesor excesivo reduce el perforación terminada y puede afectar el flujo del material.

¿Puede ELACERA® fabricarse de acuerdo con un dibujo existente?
La estructura de acero, el diseño cerámico, las conexiones y el diámetro interno terminado se revisan a partir del dibujo confirmado.

¿Qué información es más importante antes de hacer una cotización?
Los diámetros, la longitud de transición, la dirección del flujo, las características del material y el patrón de desgaste existente son los principales puntos de partida.

Hable con un experto en protección contra el desgaste

Envíenos su dibujo de transición e información de funcionamiento. Revisaremos el área de desgaste probable, el diseño cerámico y los detalles de conexión antes de preparar el presupuesto técnico.
