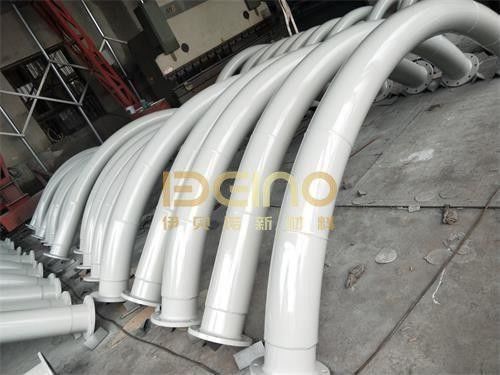

Alumina cerámica revestida de acero de tubería codos resistente al desgaste tamaño personalizado

Descripción del producto

Los codos de tubería de acero revestidos de cerámica están diseñados para secciones de alta abrasión en tuberías de transporte de materiales abrasivos. Cuando el flujo de material cambia de dirección en un codo, las partículas pueden impactar repetidamente la pared interior, convirtiendo las curvas en una de las áreas más propensas a sufrir un desgaste concentrado.

Los codos revestidos de cerámica ELACERA combinan un cuerpo de tubería de acero con un revestimiento de cerámica de alúmina resistente al desgaste. La carcasa de acero proporciona resistencia estructural, mientras que el revestimiento de cerámica protege la superficie de contacto con el material de la abrasión.

El ángulo del codo, el radio de curvatura, el tamaño de la tubería de acero, el espesor de la cerámica y el tipo de conexión se pueden personalizar según el plano aprobado y las condiciones de operación reales.

Parámetros técnicos de la cerámica

Estructura del producto y personalización

El revestimiento de cerámica se instala en la superficie interior del codo de acero para formar una capa de contacto con el material resistente al desgaste.

Dependiendo del diámetro de la tubería, la geometría del codo y las condiciones de trabajo, el diseño de la cerámica se puede realizar según el plano del proyecto. Para la producción personalizada, normalmente se deben confirmar las siguientes dimensiones:

Este enfoque basado en planos es especialmente importante cuando el codo revestido de cerámica debe conectarse directamente con tuberías o equipos existentes.

Características del producto

La principal ventaja de un codo revestido de cerámica de alúmina no es simplemente la dureza de la cerámica. El revestimiento también debe coincidir con la trayectoria del flujo y la geometría de la curva.

La cerámica de alúmina al 95% proporciona una superficie dura y resistente al desgaste, mientras que el cuerpo de acero mantiene la resistencia mecánica del accesorio de tubería. La superficie de contacto lisa de cerámica es adecuada para polvos abrasivos y materiales granulares, y se pueden seleccionar diferentes espesores de cerámica según el nivel de desgaste esperado.

Para áreas con desgaste concentrado, el diseño o el espesor de la cerámica se pueden ajustar según las condiciones de operación y el plano aprobado.

Aplicaciones

Los codos de tubería de acero revestidos de cerámica se utilizan comúnmente en sistemas de transporte neumático y de materiales a granel en plantas de cemento, centrales térmicas, acerías, minería y procesamiento de minerales, manejo de carbón, procesamiento químico y producción de materiales para baterías de litio.

Los materiales transportados típicos incluyen polvo de cemento, cenizas volantes, carbón pulverizado, finos minerales, ceniza, polvos abrasivos y otros sólidos a granel.

Son especialmente adecuados para curvas de tubería donde los codos de acero convencionales están sujetos a abrasión y reemplazo frecuentes.

Información requerida para cotización

Para una evaluación técnica y cotización más precisas, proporcione el plano de la tubería o del codo junto con el material de transporte y las condiciones de operación.

La información útil incluye el diámetro de la tubería, el ángulo y el radio del codo, el material y el espesor del acero, el espesor de la cerámica, el material transportado, el tamaño de partícula, la temperatura de operación, la presión y la velocidad de transporte.

Si el diámetro interior acabado es crítico para el sistema, indíquelo claramente en el plano.

Preguntas frecuentes

P1: ¿Qué material cerámico se utiliza en el interior del codo?
R1: Nuestro revestimiento estándar resistente al desgaste es cerámica de alúmina al 95%. Se pueden evaluar otros materiales cerámicos según las condiciones de trabajo.

P2: ¿Se pueden personalizar el tamaño y el radio del codo?
R2: Sí. El ángulo del codo, el radio, el diámetro de la tubería, el espesor del acero, el espesor de la cerámica y el tipo de conexión se pueden fabricar según los planos.

P3: ¿Dónde ocurre normalmente el desgaste más grave en un codo?
R3: En muchos sistemas de transporte abrasivo, el desgaste se concentra alrededor del arco exterior porque las partículas cambian de dirección e impactan la superficie de la curva. El patrón de desgaste real depende de las características del material y las condiciones de transporte.

P4: ¿Qué información se debe proporcionar antes de la producción?
R4: Se prefiere un plano de la tubería. El material de transporte, el tamaño de partícula, la velocidad, la temperatura de operación y la presión también son útiles para seleccionar el revestimiento cerámico.

P5: ¿Se pueden suministrar codos revestidos de cerámica con bridas?
R5: Sí. Se pueden suministrar conexiones bridadas, soldadas y otras personalizadas según el plano del proyecto.
