Codo revestido de cerámica de alúmina personalizado para transporte de abrasivos

Descripción del producto

Los codos revestidos de cerámica ELACERA® se utilizan donde los polvos abrasivos y materiales granulares cambian de dirección dentro de un sistema de transporte. El codo de acero proporciona el cuerpo estructural y resistente a la presión, mientras que las placas cerámicas de alúmina al 92% protegen la superficie interna contra el desgaste por deslizamiento y el impacto de partículas.

El revestimiento se instala después de haber conformado el codo de acero. El tamaño, espesor y disposición de la cerámica se seleccionan según el diámetro del codo, el radio de curvatura y las condiciones de operación.

Detalles del producto

Por qué los codos suelen desgastarse antes que las tuberías rectas

El material no se desplaza a través de un codo de la misma forma que lo hace a través de una tubería recta. Cuando el flujo cambia de dirección, las partículas continúan moviéndose hacia el radio exterior. Por lo tanto, la curvatura exterior recibe más contacto por deslizamiento e impacto directo que el radio interior.

La diferencia se vuelve más evidente al transportar partículas gruesas, materiales con formas irregulares o mezclas con condiciones de flujo inestables. Un codo de radio corto también puede experimentar un desgaste más concentrado que una curva de radio largo.

El simple hecho de utilizar la misma disposición cerámica en todo el codo puede no ser la solución más adecuada. El espesor de la cerámica y el diseño de las placas alrededor del radio exterior deben revisarse por separado, en particular cuando los codos de acero anteriores se hayan desgastado en la misma posición.

Disposición de la cerámica dentro de la curvatura

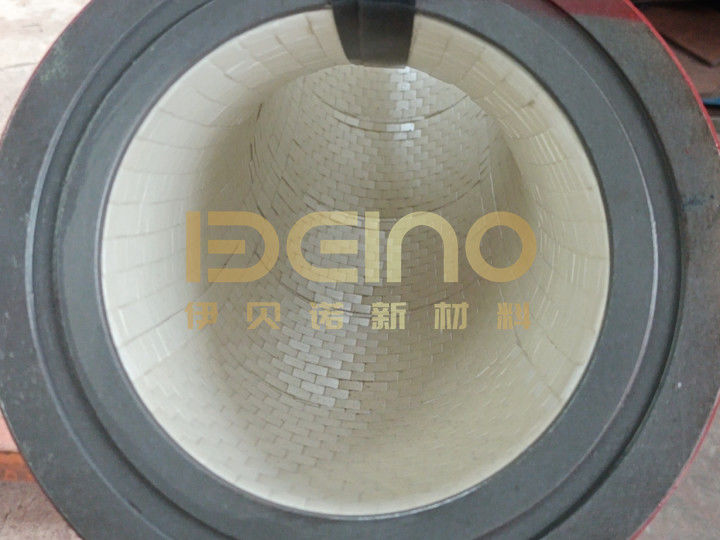

Este codo utiliza placas cerámicas individuales de alúmina en lugar de un manguito cerámico de una sola pieza. Las piezas más pequeñas siguen la superficie interna curva y se pueden disponer con mayor precisión según los diferentes diámetros de codo y radios de curvatura.

Las juntas están escalonadas para que el material no se desplace continuamente a lo largo de una única junta recta. Durante el revestimiento, se presta especial atención al radio exterior, a ambas transiciones de los extremos y a cualquier área donde la superficie de acero pudiera quedar expuesta.

Una estructura revestida con placas es especialmente práctica para diámetros grandes y codos no estándar. Para tuberías de diámetro pequeño, se puede considerar en su lugar un manguito cerámico integral o un anillo cerámico segmentado. La selección depende del diámetro interno, la geometría del codo y el nivel de impacto.

Parámetros típicos de la cerámica de alúmina al 92%

Estos son valores típicos del material. El grado cerámico final y los requisitos de prueba deben confirmarse en las especificaciones del pedido.

La transición en los extremos requiere un control cuidadoso

Un codo revestido de cerámica aún puede presentar un desgaste local prematuro si la transición interna no es suave. Si la cerámica queda más baja que la tubería adyacente, parte de la pared de acero puede quedar expuesta. Si queda más alta, el borde cerámico puede interceptar repetidamente el flujo de material.

Por esta razón, el diámetro interno terminado debe verificarse después del revestimiento. La cerámica en ambos extremos debe alinearse con la tubería adyacente, y la longitud de soldadura restante o la transición de la brida debe seguir el plano de instalación.

El propio codo de acero también requiere control dimensional. El ángulo de curvatura, el radio de la línea central, la longitud de la tangente y la orientación de las bridas influyen en si el componente puede instalarse sin desalinear por la fuerza la tubería circundante.

Dónde se utilizan estos codos

Los codos revestidos de cerámica pueden instalarse en tuberías que transportan:

• Carbón pulverizado
• Cenizas volantes y cenizas de fondo
• Polvo de piedra caliza
• Polvo de cemento y clínker
• Concentrado de mineral
• Arena y partículas abrasivas
• Polvo de planta siderúrgica y partículas de escoria
• Otros materiales a granel secos

La selección real del revestimiento debe considerar el tamaño de partícula, la velocidad del flujo, el ángulo de impacto, la temperatura de operación y si el sistema funciona bajo presión o al vacío.

Preguntas frecuentes

¿Es este un codo cerámico integral?

No. El producto mostrado en esta página es un codo de acero revestido con placas cerámicas individuales de alúmina. Los manguitos cerámicos integrales normalmente se consideran para diámetros internos más pequeños o más regulares.

¿Por qué están escalonadas las juntas cerámicas?

Las juntas escalonadas evitan que el material siga una unión continua a lo largo del codo. También reducen la posibilidad de exponer una trayectoria directa de desgaste hacia la superficie de acero.

¿Se puede utilizar cerámica más gruesa en el radio exterior?

Sí. Cuando el desgaste se concentra en la curva exterior, se puede disponer una cerámica de mayor espesor o un grado cerámico diferente en esa zona, según el plano y las condiciones de operación.

¿Se pueden fabricar codos tanto bridados como soldados?

Sí. Se pueden fabricar conexiones de extremo bridadas, soldadas y de otros tipos especificados. La orientación de las bridas y la longitud de soldadura restante deben estar claramente indicadas en el plano.

¿Cómo se controla el diámetro interno final?

El diámetro del codo de acero, la capa de adhesivo y el espesor de la cerámica se consideran conjuntamente. El orificio interior revestido y ambas transiciones de los extremos se verifican antes de la entrega.

¿Se puede reproducir un codo desgastado existente?

Sí. La producción puede basarse en un plano confirmado o en una muestra existente. El ángulo de curvatura, el radio de la línea central, la longitud de la tangente, las dimensiones de conexión y la ubicación del desgaste más severo deben verificarse antes de la fabricación.

Al sustituir un codo que se desgasta repetidamente en el radio exterior, envíe a ELACERA® una foto de la sección desgastada junto con el plano original. Esto facilita determinar si es necesario ajustar el espesor de la cerámica o la disposición del revestimiento.

​
