Descripción del producto

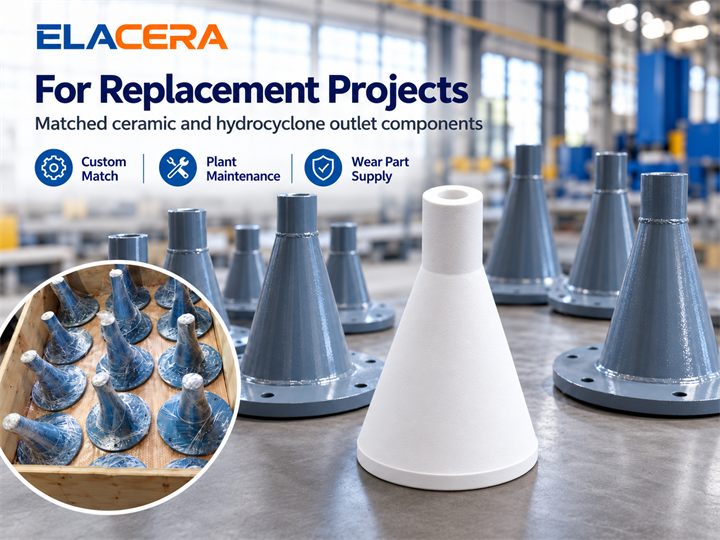

Revestimientos de espiga de hidrociclón de cerámica de alúmina para servicio de lodos minerales abrasivos. Los revestimientos de ápice personalizados se fabrican según dibujos, muestras y dimensiones de orificio requeridas.

La espiga, también llamada ápice, es una de las partes más pequeñas de un hidrociclón, pero trabaja en una de las zonas de desgaste más exigentes.

Durante la clasificación, el lodo de descarga pasa a través de esta abertura a alta velocidad. Las partículas sólidas entran en contacto continuo con la superficie interior, y la combinación de abrasión, turbulencia local y alta concentración de sólidos puede agrandar gradualmente el diámetro de salida.

Para los equipos de mantenimiento, la preocupación no es solo que el revestimiento eventualmente se desgaste.

A medida que cambia la abertura del ápice, la condición de descarga cambia con ella. Esto puede afectar la forma en que opera el hidrociclón y puede influir en la estabilidad de la separación, la densidad de descarga y la consistencia general del proceso.

Es por eso que normalmente consideramos un revestimiento de espiga de hidrociclón como un componente de desgaste y un componente dimensional.Para aplicaciones de lodos minerales altamente abrasivos, un revestimiento de espiga de cerámica de alúmina puede proporcionar una superficie más estable y resistente al desgaste donde los revestimientos de elastómero convencionales se desgastan demasiado rápido o donde mantener la geometría de salida es especialmente importante.

Por qué el ápice se desgasta tan rápido

El ápice está continuamente expuesto a sólidos concentrados que salen del hidrociclón.

En comparación con muchas otras superficies de equipos, el desgaste aquí está muy localizado. El área de salida es relativamente pequeña, la velocidad del lodo es alta y las partículas pasan repetidamente por la misma superficie interna.

Dependiendo del mineral, la distribución del tamaño de partícula, la concentración del lodo y la presión de operación, el patrón de desgaste puede no ser siempre uniforme.

En la práctica, a menudo prestamos especial atención a:

el orificio interior,

• la transición de entrada,
• el borde de descarga,
• y cualquier área local donde el flujo de lodo se perturbe.
• Una vez que estas áreas comienzan a desgastarse, el diámetro interior puede aumentar gradualmente.

Una abertura más grande aún puede parecer mecánicamente aceptable, pero desde el punto de vista operativo, la geometría ya es diferente del diseño original.

Esa es una razón por la que simplemente preguntar: "¿Cuánto durará el revestimiento?", generalmente no es suficiente.

Una mejor pregunta es:

¿Qué tan bien puede el revestimiento mantener la geometría requerida del ápice durante su período de servicio?

Por qué se utiliza cerámica de alúmina en espigas de hidrociclón

La cerámica de alúmina se utiliza ampliamente en equipos de manejo de abrasivos debido a su alta dureza y buena resistencia al desgaste por deslizamiento.

En una espiga de hidrociclón, la cerámica forma la superficie de desgaste directamente expuesta al lodo, mientras que la carcasa o estructura de soporte circundante proporciona la conexión mecánica al ciclón.

Para aplicaciones adecuadas, la principal ventaja no es solo una menor pérdida de material.

Un revestimiento cerámico también puede ayudar a mantener un diámetro interior más estable con el tiempo, ya que la superficie resistente al desgaste no se erosiona tan rápido como muchos materiales más blandos.

Esto puede ser particularmente útil en plantas de procesamiento de minerales que manejan materiales abrasivos como mineral de hierro, mineral de cobre, mineral de oro, alimentación de preparación de carbón u otros lodos minerales.

Sin embargo, la cerámica no es automáticamente la mejor respuesta para cada hidrociclón.

Si la condición de operación implica un impacto severo de partículas grandes, un fuerte choque mecánico o un soporte de instalación deficiente, la estructura del revestimiento debe revisarse cuidadosamente.

La selección del material siempre debe coincidir con el mecanismo de desgaste real.

Información típica del producto

Artículo

Cuando los clientes nos envían una consulta para revestimientos de ápice de hidrociclón, una de las primeras dimensiones que verificamos es el diámetro interior terminado.

Esta no es simplemente una dimensión de fabricación.

Es parte de la condición operativa del hidrociclón.

Dos revestimientos pueden verse casi idénticos desde el exterior, pero un diámetro interior diferente puede crear una abertura de descarga diferente.

Por lo tanto, para piezas de repuesto, preferimos confirmar el dibujo original del revestimiento, las dimensiones existentes o una muestra antes de la producción.

Las dimensiones principales normalmente incluyen:

Diámetro exterior, altura total, diámetro del orificio terminado, espesor de pared, dimensiones de localización y detalles de conexión.

Si el revestimiento encaja en una carcasa metálica o un componente de poliuretano, las dimensiones de la interfaz también son importantes.

Un componente cerámico altamente resistente al desgaste pero que no encaja correctamente en el conjunto existente no es una solución práctica.

¿Estructura de cerámica de una sola pieza o revestida de cerámica?

Los diseños de espigas de hidrociclón varían entre fabricantes y plantas.

Algunas aplicaciones utilizan un inserto cerámico relativamente simple, mientras que otras requieren que el componente de desgaste cerámico trabaje junto con una estructura de soporte de acero, caucho o poliuretano.

No recomendamos decidir la estructura solo a partir de una foto del producto.

El diseño correcto depende del método de ensamblaje real, la carga operativa, el tamaño del orificio requerido y el procedimiento de reemplazo.

Para proyectos de reemplazo personalizados, normalmente revisamos el componente original y luego decidimos si la cerámica debe producirse como:

un revestimiento de cerámica de alúmina de una sola pieza,

• un inserto cerámico encajado en una carcasa exterior,
• o un componente de desgaste cerámico personalizado fabricado para que coincida con el conjunto de ápice existente.
• Para piezas cerámicas con geometría compleja o secciones relativamente gruesas, la formación y el horneado también deben considerarse cuidadosamente, ya que el control dimensional se vuelve más difícil a medida que el tamaño y la forma del componente se vuelven más complejos.

Esta es un área donde la experiencia con piezas de desgaste cerámicas industriales importa más que simplemente cotizar un porcentaje de alúmina.

Qué verificamos antes de recomendar un revestimiento de espiga de cerámica

Para un nuevo proyecto, normalmente queremos entender el hidrociclón antes de discutir el diseño cerámico final.

La información más útil suele ser el modelo del hidrociclón, el tamaño del ápice existente, el orificio terminado requerido, el material del lodo, el tamaño aproximado de partícula, la concentración de sólidos y el material del revestimiento actual.

El patrón de desgaste de la pieza existente también es muy útil.

Por ejemplo, si el revestimiento existente muestra una abrasión interna relativamente uniforme, la solución puede ser sencilla.

Si un lado está muy desgastado mientras que el lado opuesto permanece relativamente intacto, eso puede indicar un problema de flujo, alineación u operación que debe considerarse antes de simplemente reemplazar el material.

Las fotografías del componente desgastado a menudo pueden decirnos más que una declaración general como "el revestimiento se desgasta demasiado rápido".

Revestimientos de espiga de cerámica de alúmina personalizados para proyectos de reemplazo

La mayoría de las piezas de desgaste de hidrociclón no son verdaderamente universales.

Incluso cuando el tamaño nominal del ciclón es el mismo, el diseño del ápice, las dimensiones exteriores y el método de ensamblaje pueden variar entre los fabricantes de equipos.

Por esta razón, ELACERA puede producir revestimientos de espiga de hidrociclón de cerámica de alúmina según los dibujos, muestras o dimensiones confirmadas del cliente.

Para proyectos de reemplazo, nuestra principal preocupación es que el componente cerámico no solo proporcione resistencia al desgaste, sino que también coincida con el equipo existente con la precisión suficiente para una instalación y operación prácticas.

Antes de la producción, normalmente confirmamos las dimensiones críticas y la interfaz requerida con el componente circundante.

Después del horneado y el acabado, el orificio y las dimensiones principales de ajuste se verifican nuevamente antes del envío.

Para los equipos de mantenimiento, esto ayuda a reducir uno de los problemas más comunes con las piezas de desgaste cerámicas personalizadas:

un revestimiento que parece correcto, pero no encaja correctamente cuando llega al sitio.

Una pieza de desgaste debe proteger el proceso, no solo el equipo

Los revestimientos de espiga de hidrociclón son relativamente pequeños en comparación con tuberías, ciclones o bombas de lodo.

Pero su ubicación los hace importantes.

Cuando el ápice se desgasta, el problema no es solo el costo de reemplazo. El cambio en la geometría de salida puede afectar gradualmente la forma en que opera el ciclón.

Es por eso que preferimos tratar la espiga como un componente de desgaste del proceso en lugar de simplemente una pieza de repuesto de cerámica.

La solución correcta debe considerar ambos lados del problema:

resistencia al desgaste y estabilidad dimensional.

Si está reemplazando una espiga o revestimiento de ápice de hidrociclón existente, enviarnos el dibujo original, fotos de la pieza desgastada o dimensiones clave suele ser la forma más rápida de evaluar si una solución de cerámica de alúmina es adecuada.
