Resaltar:
15 mm ZTA Cerámica
, Cerámica de aluminio endurecida de zirconio de 15 mm
, Cerámica de aluminio endurecida de caucho

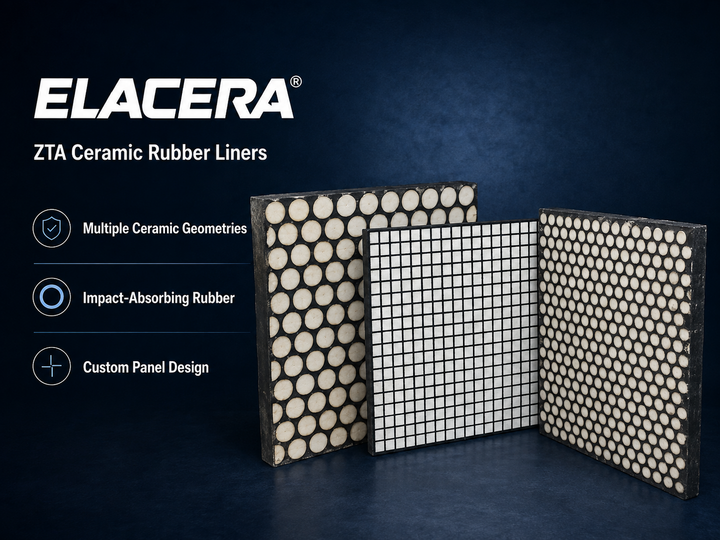

Revestimiento de caucho cerámico ZTA para canaletas de alto impacto
Descripción del producto
Los revestimientos de caucho cerámico ZTA están diseñados para áreas de desgaste donde los revestimientos de cerámica de alumina convencionales pueden dañarse por impactos repetidos, partículas grandes o altas alturas de caída del material.
El revestimiento combina cerámica de alumina endurecida con zirconio con una capa de caucho que absorbe el impacto.Esta estructura proporciona resistencia a la abrasión y protección contra impactos para equipos exigentes de manipulación de materiales a granel.
¿Por qué las áreas de desgaste de alto impacto necesitan cerámica ZTA?
Las cerámicas de alumina convencionales proporcionan una excelente resistencia a la abrasión por deslizamiento.las astillas de borde, o fallo prematuro del revestimiento.
La cerámica ZTA contiene zirconio dentro de una matriz de alumina.
La capa de caucho debajo de la cerámica también ayuda a absorber la energía del impacto y reduce la tensión transferida a la superficie cerámica.
Para las aplicaciones dominadas por la abrasión deslizante con un impacto limitado, los revestimientos de alumina convencionales pueden seguir siendo la opción más económica.Se recomiendan revestimientos de caucho cerámico ZTA cuando el daño por impacto es una causa importante de fallo del revestimiento.
Estructuras de líneas disponibles
Cerámica + caucho dos en uno forro
Las baldosas cerámicas ZTA se vulcanizan en una capa de caucho.Esta estructura es adecuada para la unión directa a superficies de acero preparadas y puede adaptarse a ciertas secciones curvas o irregulares del equipo.
Cerámica + caucho + acero 3 en uno
La cerámica ZTA, el caucho y una placa de apoyo de acero se vulcanizan en un panel de revestimiento integrado..
La estructura final, el espesor y el método de fijación deben seleccionarse de acuerdo con el dibujo del equipo y las condiciones reales de funcionamiento.
Aplicaciones recomendadas
Los revestimientos compuestos de caucho cerámico ZTA se pueden utilizar en:
- Caminos de transferencia de minería y transformación mineral
- Áreas de descarga de la trituradora y de las pantallas vibratorias
- Las demás máquinas y aparatos para el transporte de mercancías
- Puntos de transferencia del transportador
- Zonas de alimentación de material de alta caída
- Equipos de manipulación de carbón, mineral y agregados
- Otras zonas expuestas a abrasión combinada y impactos repetidos
Datos técnicos típicos
| Punto de trabajo |
Valor típico |
| Contenido de alumina |
≥ 75% |
| Contenido de zirconio |
≥21% |
| Densidad cerámica |
4.2 g/cm3 |
| Resistencia a la compresión |
≥ 1 400 MPa |
| Dureza de Rockwell |
≥ 90 HRA |
| Dureza de Vickers |
≥1.350 HV10 |
| Resistencia a las fracturas |
≥ 5,5 MPa·m2 |
| Resistencia a la flexión |
≥ 350 MPa |
| Materiales de caucho |
De caucho natural |
| Resistencia a la tracción del caucho |
≥ 15 MPa |
| Elongado de caucho |
≥ 450 por ciento |
Los valores anteriores son datos típicos del producto y los requisitos técnicos finales deben confirmarse de acuerdo con las especificaciones y condiciones de funcionamiento aprobadas.
Tamaños y construcción disponibles
|
Punto de trabajo
|
Rango disponible
|
| Tamaños de los paneles de revestimiento |
150 × 300, 200 × 300, 300 × 300, 450 × 300, 500 × 500 y 530 × 450 mm |
| Tamaños de azulejos de cerámica |
De 10 × 10 mm a 150 × 100 mm |
| espesor del caucho |
2 ̊15 mm |
| espesor de las placas de acero |
3 ̊10 mm |
| Estructura de dos en uno |
ZTA cerámica + caucho |
| Estructura de tres en uno |
ZTA cerámica + caucho + placa de acero |
| Fabricación a medida |
Disponible según los dibujos aprobados |
Cómo elegir la línea correcta
El revestimiento más adecuado no debe seleccionarse sólo por el grosor de la cerámica, sino que debe tenerse en cuenta el mecanismo de desgaste completo.
Pregunta: ¿Cuál es el tipo de producto que se puede utilizar para la fabricación del producto?
-
Material manipulado y tamaño de partículas
-
Altura de caída del material y dirección de impacto
-
Tasa de flujo o velocidad de transporte del material
-
Temperatura de funcionamiento
-
Condición actual de servicio del transatlántico
-
Espacio de dibujo e instalación del equipo
-
Modo de falla primario: abrasión, impacto o desprendimiento cerámico
Sobre la base de esta información, Elacera puede recomendar el tamaño de la cerámica, el grosor del caucho, el soporte de acero y el método de fijación.
Preguntas frecuentes
¿Cuál es la diferencia entre ZTA y los revestimientos cerámicos de alumina estándar?
Las cerámicas de alumina estándar son generalmente adecuadas para la abrasión deslizante.
¿Por qué se añade caucho debajo de la cerámica ZTA?
La capa de caucho amortiguará el impacto, absorberá las vibraciones y reducirá la tensión concentrada en las baldosas de cerámica.
¿Cuándo se debe elegir un revestimiento de tres en uno?
Un revestimiento de cerámica, caucho y acero es adecuado cuando se requiere fijación mecánica, instalación modular o reemplazo más fácil.
¿Se pueden personalizar los tamaños del panel y de la cerámica?
Las dimensiones del panel, la geometría cerámica, el grosor del caucho, el grosor del acero y el diseño de fijación se pueden fabricar de acuerdo con el dibujo aprobado.
¿Puede el revestimiento funcionar a 1.700°C?
La temperatura de funcionamiento admisible de un revestimiento compuesto está limitada por su caucho, adhesivo y estructura de instalación.La temperatura real debe confirmarse antes de la producción.
¿Qué información se requiere para una cotización?
Por favor, proporcione el dibujo del equipo, las dimensiones del revestimiento, la cantidad requerida, el material manipulado, el tamaño de las partículas, la altura de caída, la temperatura de funcionamiento y el problema de desgaste actual.
Apoyo de protección contra el desgaste
Una cerámica de alta dureza no es automáticamente la mejor solución para cada área de desgaste.
Envíenos el dibujo del equipo y la información de funcionamiento. Elacera ayudará a evaluar si un revestimiento de alumina convencional o un revestimiento de caucho cerámico ZTA es más adecuado para su aplicación.
