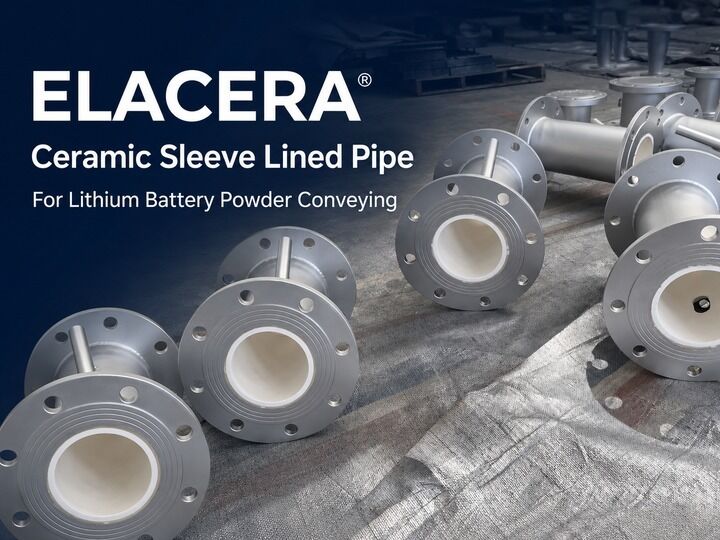

Tubo revestido de cerámica de acero inoxidable para transporte de polvo de batería de litio

- ¿ Qué?Descripción del producto

En una línea de transporte de polvo de baterías de litio, la cuestión práctica no es simplemente si la cerámica es más dura que el acero inoxidable.La verdadera cuestión es si la superficie completa de contacto con el polvo, incluidas las juntas cerámicas, puede, las transiciones de las bridas y los cambios de los agujeros permanecen protegidos y debidamente alineados.

Este tubo revestido con manga de cerámica para el transporte de polvo de baterías de litio utiliza anillos cerámicos de alumina al 95% integrados dentro de un tubo exterior de acero inoxidable SUS304 o SUS316L.Cada anillo proporciona protección contra el desgaste de la circunferencia completa, mientras que los extremos con bridas permiten que la sección de la tubería se conecte con el sistema de transporte existente.

El grado cerámico y todos los materiales en contacto con el polvo deben confirmarse de acuerdo con el polvo transportado y los requisitos del proceso del cliente.

Parámetros del producto

Las especificaciones anteriores son referencias generales, los materiales finales, las dimensiones y la construcción están sujetos a los requisitos de dibujo y proceso confirmados.

¿Por qué el desgaste de la pipa puede convertirse en un problema de calidad material?

Los polvos finos de material de cátodo o ánodo pueden deslizarse continuamente contra la pared del tubo y chocar con ella durante el transporte.y la turbulencia local pueden concentrar el desgaste en un área relativamente pequeña.

Si la superficie metálica interna queda expuesta, el resultado puede ser algo más que un tubo gastado.El contacto directo entre el polvo y la superficie metálica también puede aumentar el riesgo de contaminación metálica no deseada..

Por consiguiente, un diseño de protección contra el desgaste para el transporte de polvo de las baterías de litio debe responder a dos preguntas:

• ¿Dónde atacará el material la tubería primero?
• ¿Puede la superficie cerámica interna permanecer continua en las juntas y conexiones?

El nivel de control de contaminación requerido varía según los procesos.y otros materiales de contacto con polvo deben, por lo tanto, ser revisados en relación con las especificaciones reales del cliente..

¿Dónde comienza el uso habitual?

Una tubería recta puede parecer menos crítica que un codo, pero el desgaste local aún puede desarrollarse en:

• Las transiciones del extremo de la brida
• Las juntas de anillos de cerámica mal alineadas
• Cambios repentinos en el diámetro interno
• Frentes cerámicos expuestos
• Entradas de tuberías donde el polvo entra en ángulo
• Posiciones en las que la turbulencia local perturba el flujo normal

Un pequeño paso interno puede interceptar repetidamente partículas en movimiento.la unión puede perturbar el flujo de polvo y concentrar la abrasión alrededor del borde expuesto.

Por esta razón, la alineación del taladro y las transiciones de extremo pueden ser tan importantes como la dureza y el grosor de la cerámica.

¿Por qué usar anillos cerámicos integrales?

Cada manga de cerámica está formada como un anillo completo y cubre toda la circunferencia interna de la tubería..

En comparación con las baldosas de cerámica individuales, la estructura de manga no tiene juntas de baldosas longitudinales que corren en la dirección del flujo de material.Esto reduce el número de posibles huecos expuestos y crea una superficie interna más consistente.

Sin embargo, una tubería cerámica revestida con manga no está completamente libre de juntas.Estas juntas deben estar bien alineadas para que ningún borde cerámico elevado se enfrente al material que entra..

Por lo tanto, el valor del diseño de la manga no es simplemente más cerámico. Viene del control del número, la dirección y la alineación de las juntas.

¿Qué estructura de revestimiento encaja en el tubo?

Las mangas de cerámica no son automáticamente la mejor solución para todas las tuberías.Los impactos graves o las formas internas inusuales pueden requerir baldosas de cerámica o una estructura de revestimiento diseñada por separado..

Cinco detalles importantes del diseño

Diámetro interno terminado

El espesor de la cerámica reduce el orificio disponible de la tubería.El agujero acabado requerido debe confirmarse antes de que se finalicen las dimensiones del anillo cerámico.

Alineación de anillos cerámicos

Los anillos adyacentes deben permanecer concéntricos y formar un paso interno consistente.

Transición del extremo de la brida

El revestimiento cerámico debe terminar limpio en ambos extremos del tubo. Un borde metálico expuesto, un hueco sin protección o un paso interno repentino cerca de la brida pueden convertirse en un punto de desgaste temprano.Cuando se requiera una reducción estricta del contacto con el metal, toda la interfaz de la brida y su conexión con la sección de tubería siguiente deben revisarse.

Condiciones de fianza y explotación

El sistema de unión debe seleccionarse de acuerdo con la temperatura real, la vibración y el entorno de funcionamiento..

Diseño de tubos y bridas

El grado de acero inoxidable, el grosor de la pared de la tubería, el estándar de brida y la clase de presión deben coincidir con el dibujo de la tubería y los requisitos del sistema.pero no debe utilizarse para compensar el diseño inadecuado de una tubería o brida de acero.

¿SUS304 o SUS316L?

Las tuberías exteriores de acero inoxidable SUS304 y SUS316L están disponibles.

La elección final debe basarse en el entorno del proceso, las especificaciones del cliente y el diseño de la tubería.pero no es automáticamente necesario para cada línea de polvo de batería de litio.

El grado de acero inoxidable especificado en el dibujo confirmado debe tener siempre prioridad.

¿Qué hay que comprobar antes de citar?

Antes de seleccionar el grosor de la cerámica o preparar una cotización, es útil confirmar:

• Especificación del polvo transportado y del material
• Tamaño de las partículas y velocidad de transporte
• Temperatura y presión de funcionamiento
• Posición de desgaste existente y patrón de falla
• Diámetro interno acabado requerido
• Transiciones de las bridas y cambios en el diámetro
• Grado de acero inoxidable requerido
• Norma de brida y clase de presión
• Vibración, impacto o desmontaje frecuente
• Requisitos relativos a la contaminación metálica y a los materiales en contacto con el polvo

Estos detalles ayudan a determinar si una funda cerámica integral es adecuada y cuando el diseño de la tubería requiere atención adicional.

Fabricación e inspección

Antes del ensamblaje, el tubo de acero inoxidable, las dimensiones de la brida y el ajuste del anillo cerámico se comprueban con el dibujo confirmado.

Durante la instalación de cerámica, se prestará atención a:

• Secuencia y alineación de anillos cerámicos
• Enfermedad articular
• Diámetro interno acabado
• Consistencia de la superficie interna
• Terminado por cerámica en ambos extremos del tubo

La inspección final incluye:

• Condición del orificio revestido de cerámica
• Dimensiones del tubo y de la brida
• Orientación de la brida
• Apariencia de la soldadura
• Alineación de las articulaciones cerámicas
• Conformidad general con el dibujo

Se pueden preparar documentos de inspección adicionales de acuerdo con los requisitos del proyecto acordados.

Embalaje y entrega

Los tubos cerámicos acabados con mangas están protegidos individualmente y sujetos en bastidores de acero o envasados en estuches de exportación reforzados adecuados.

Las caras de las bridas y los extremos de las tuberías están protegidos para reducir el riesgo de impacto, humedad y entrada de materiales extraños durante el manejo y el transporte.Se fijan secciones largas o pesadas de tuberías según sus dimensiones y peso.

Las marcas de embalaje, las etiquetas de los productos y los documentos de exportación se pueden preparar de acuerdo con los requisitos del proyecto y el destino.

Preguntas frecuentes

P1: ¿Una funda de cerámica elimina el contacto con el metal?

Los anillos cerámicos protegen el orificio principal de la tubería, pero las interfaces de las bridas, las transiciones, las conexionesy otros materiales en contacto con el polvo también deben revisarse si se requiere una reducción estricta del contacto con el metal.

P2: ¿Es siempre mejor una cerámica más gruesa?

R: No. El espesor de la cerámica debe coincidir con las condiciones de desgaste y el diámetro interno final requerido.Mientras que un espesor insuficiente puede no proporcionar la tolerancia de desgaste esperada.

P3: ¿Es una funda de cerámica mejor que las baldosas de cerámica?

R: Depende de la geometría de la tubería y de las condiciones de funcionamiento.Las baldosas de cerámica suelen ser más flexibles para diámetros grandes y formas complicadas.

P4: ¿Se pueden suministrar tanto SUS304 como SUS316L?

R: Sí. El grado final de acero inoxidable se selecciona de acuerdo con el dibujo del cliente, el entorno del proceso y los requisitos técnicos.

P5: ¿Es el 95% de alumina adecuado para cada polvo de batería de litio?

R: No necesariamente. Se utiliza comúnmente para protección contra el desgaste industrial,Pero el grado de cerámica y todos los materiales en contacto con el polvo deben confirmarse con los límites de contaminación y los requisitos del proceso del cliente..

P6: ¿Se pueden utilizar mangas de cerámica en codos y tees?

R: Pueden utilizarse cuando se puedan fabricar e instalar formas cerámicas adecuadas. Sin embargo, la geometría de las tuberías, la dirección del impacto y los límites de fabricación deben evaluarse por separado.Esta página del producto describe principalmente las secciones de tubos rectos con bridas.

P7: ¿Qué información se necesita para la evaluación técnica?

R: Proporcione el dibujo del tubo, la cantidad, el polvo transportado, el tamaño de las partículas, la velocidad de transporte, la temperatura, la presión, el grado de acero inoxidable, el espesor cerámico requerido, el diámetro interno terminado,y estándar de bridas.

Sobre Elacera

Elacera es la marca de protección contra el desgaste de Hunan Yibeinuo New Material Co., Ltd. Nos enfocamos en revestimientos cerámicos de alumina y soluciones personalizadas de protección contra el desgaste para equipos de transporte industrial.

No seleccionamos un revestimiento cerámico solo según el nombre del producto o el grosor de la cerámica.Nuestro equipo revisará el mecanismo de desgaste, las transiciones internas, el orificio terminado y la disposición de los anillos de cerámica antes de recomendar una estructura adecuada.
