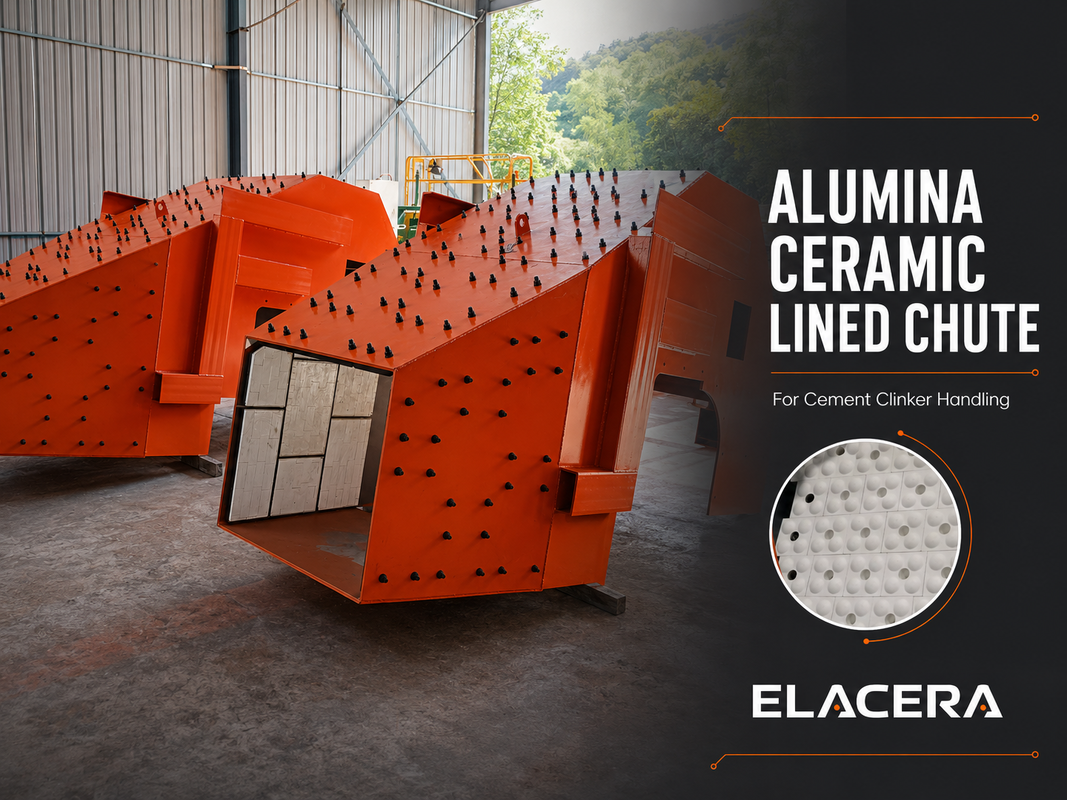

Conducto con revestimiento cerámico de alúmina para el manejo de clínker de cemento

Un conducto con revestimiento cerámico de alúmina es un conducto de acero fabricado protegido con baldosas o bloques cerámicos resistentes al desgaste. Está diseñado para áreas donde el clínker de cemento impacta o se desliza repetidamente sobre la superficie interna de acero durante la transferencia de material.

El cuerpo del conducto, las dimensiones de entrada y salida, el espesor del revestimiento y la estructura de conexión se pueden fabricar según los planos del equipo del cliente. Dependiendo de la temperatura de operación, la altura de caída, la vibración y la posición de instalación, el revestimiento cerámico puede ser adherido, fijado mecánicamente con baldosas soldables o instalado utilizando una combinación de ambos métodos.

Descripción corta del producto
Un conducto con revestimiento cerámico de alúmina protege las superficies de acero expuestas al impacto y al desgaste por deslizamiento durante el transporte de clínker de cemento. Las dimensiones del conducto, la disposición de la cerámica y el método de fijación se pueden personalizar según las condiciones de operación y los planos del equipo.

¿Dónde ocurre el desgaste en un conducto de clínker?

El desgaste dentro de un conducto de clínker rara vez se distribuye de manera uniforme.

El material que entra en el conducto puede golpear primero una superficie de impacto y luego cambiar de dirección antes de deslizarse hacia la salida. Esto crea varias zonas de desgaste posibles:

• El primer punto de impacto del material
• Superficies de deslizamiento inclinadas
• Esquinas y cambios de dirección
• Áreas cerca de la entrada y la salida
• Juntas cerámicas y puntos de terminación del revestimiento
• Secciones donde el flujo de material se concentra

Simplemente instalar el mismo revestimiento en todo el conducto puede no proporcionar el resultado más adecuado. La disposición de la cerámica debe diseñarse en torno al flujo real del material y las áreas donde se concentra el desgaste.

Estructura del revestimiento cerámico

Primero se fabrica el conducto de acero, después de lo cual se disponen baldosas o bloques cerámicos de alúmina en las superficies internas de desgaste.

El tamaño y la disposición de la cerámica se seleccionan según la forma del conducto. Las baldosas planas son adecuadas para grandes superficies planas, mientras que pueden ser necesarias piezas más pequeñas o de forma especial alrededor de esquinas, transiciones y secciones irregulares.

Siempre que sea posible, las juntas cerámicas se disponen para evitar caminos rectos continuos en la dirección del flujo del material. La terminación del revestimiento también debe conectarse suavemente con la superficie de acero o revestida de cerámica adyacente para reducir los bordes expuestos.

¿Revestimiento cerámico adherido o soldable?

El método de fijación de la cerámica debe seleccionarse según las condiciones de operación reales.

Baldosas cerámicas adheridas

Las baldosas cerámicas adheridas proporcionan una superficie interna relativamente lisa y son adecuadas cuando el adhesivo seleccionado es compatible con la temperatura de operación, el nivel de impacto y la posición de instalación.

La superficie de acero debe prepararse adecuadamente antes de la instalación. La disposición de la cerámica, la cobertura del adhesivo y el control de las juntas son partes importantes del proceso de revestimiento.

Baldosas cerámicas soldables

Las baldosas cerámicas soldables contienen un orificio de instalación formado. Durante la instalación, un componente de fijación metálico pasa a través de este orificio y se suelda al cuerpo del conducto de acero. Luego se utiliza una tapa cerámica para proteger la posición de fijación.

La cerámica en sí no se suelda directamente. El componente de fijación metálico proporciona retención mecánica, mientras que también se puede usar un adhesivo o una capa de base cuando sea adecuado para las condiciones de operación.

Esta estructura se puede considerar para conductos expuestos a vibraciones, instalación en altura, secciones cerámicas más grandes o condiciones de operación donde se requiere retención mecánica adicional.

Estructura de revestimiento combinada

Se pueden utilizar diferentes métodos de fijación en diferentes secciones de un mismo conducto.

Por ejemplo, la superficie de deslizamiento principal puede usar baldosas cerámicas adheridas, mientras que las zonas de impacto críticas o las secciones en altura pueden usar baldosas cerámicas soldables. El diseño final debe confirmarse después de revisar la temperatura, la altura de caída, el tamaño de las partículas y el patrón de desgaste existente.

Características del producto

• La cerámica de alúmina resistente al desgaste protege la superficie del conducto de acero
• La disposición de la cerámica puede seguir estructuras de conductos rectangulares, inclinadas y de transición
• Disponibles métodos de fijación adheridos, soldables o combinados
• Se pueden considerar diferentes espesores de cerámica para zonas de desgaste separadas
• Se pueden personalizar las estructuras de entrada, salida, brida y soporte
• Las juntas de revestimiento y las áreas de terminación se disponen según el flujo del material
• Las dimensiones internas finales se confirman antes de la producción
• Se pueden suministrar conductos fabricados completos o componentes de revestimiento cerámico

Información técnica típica

La tabla describe opciones de fabricación comunes y no es una especificación fija. Los parámetros finales deben basarse en el plano aprobado y la información operativa.

Diseño de las zonas de impacto y desgaste por deslizamiento

El desgaste por impacto y el desgaste por deslizamiento no siempre deben tratarse de la misma manera.

El área de primer impacto puede requerir un espesor de cerámica, forma de bloque o estructura de fijación diferente a la de la superficie de deslizamiento aguas abajo. Si el material cambia de dirección dentro del conducto, una pared puede recibir un desgaste mucho más concentrado que la pared opuesta.

Por lo tanto, la revisión del diseño debe considerar:

• Dirección de entrada del material
• Altura de caída
• Tamaño y forma de las partículas
• Temperatura del material
• Tasa de flujo
• Ángulo del conducto
• Vibración e impacto
• Ubicación del desgaste existente
• Tamaño de apertura final requerido

Estos detalles ayudan a determinar la disposición de la cerámica y a evitar que el revestimiento reduzca innecesariamente el paso del material.

Espesor de la cerámica y tamaño de apertura final

Un revestimiento cerámico más grueso no significa automáticamente un mejor diseño del conducto.

Aumentar el espesor de la cerámica reduce las dimensiones internas finales. Esto puede afectar el flujo del material, especialmente cerca de salidas estrechas, transiciones o puntos de conexión existentes.

Antes de la fabricación, se deben confirmar tanto el requisito de protección contra el desgaste como el tamaño de apertura final. Se pueden utilizar diferentes espesores de revestimiento en zonas separadas cuando la distribución del desgaste se comprende claramente.

Fabricación e inspección

La producción comienza con una revisión del plano del conducto del cliente e información operativa. Se fabrica el cuerpo de acero antes de disponer la cerámica según la geometría interna.

Durante la fabricación, se verifican los siguientes puntos:

• Dimensiones del conducto de acero y orientación de la conexión
• Material y espesor de la cerámica
• Cobertura del revestimiento
• Disposición de las juntas cerámicas
• Condición de fijación y adhesión
• Esquinas y áreas de transición
• Detalles de terminación del revestimiento
• Dimensiones finales de entrada y salida

Se presta especial atención a las piezas cortadas pequeñas, los bordes de acero expuestos y los escalones internos abruptos que pueden convertirse en puntos débiles durante el transporte del material.

Aplicaciones típicas

Los conductos con revestimiento cerámico de alúmina se pueden utilizar en áreas de manejo de materiales abrasivos como:

• Conductos de transferencia de clínker de cemento
• Transiciones de descarga de enfriadores
• Conductos de entrada y descarga de elevadores de cangilones
• Puntos de transferencia de transportadores
• Secciones de descarga de silos y tolvas
• Sistemas de manejo de materias primas
• Equipos de transporte de polvos abrasivos y sólidos a granel

Para temperaturas inusualmente altas, impactos severos, corrosión o materiales húmedos, las condiciones de trabajo deben revisarse por separado antes de seleccionar la estructura de revestimiento.

Conductos completos o componentes de revestimiento cerámico

Ambos formatos de suministro están disponibles.

Se puede fabricar un conducto completo con revestimiento cerámico cuando el cliente proporciona un plano de fabricación confirmado. Esta opción permite verificar la estructura de acero, la disposición de la cerámica y los detalles de conexión como un solo conjunto.

Para equipos existentes reparados o revestidos en el sitio, también se pueden suministrar baldosas cerámicas, baldosas soldables o secciones de revestimiento preensambladas según las dimensiones y los requisitos de instalación.

Información requerida para cotización

Por favor, proporcione la siguiente información al solicitar una cotización:

• Plano del conducto o dimensiones principales
• Dimensiones de entrada y salida
• Dirección del flujo del material
• Ángulo de instalación del conducto
• Material transportado
• Tamaño de las partículas
• Temperatura del material
• Altura de caída
• Tasa de flujo o capacidad de manejo
• Ubicación del desgaste existente
• Espesor de cerámica requerido, si se especifica
• Material y espesor del cuerpo de acero, si se requiere
• Método de conexión y fijación preferido

Si no se ha seleccionado el método de fijación de la cerámica, las opciones adherida y soldable se pueden revisar después de confirmar la información operativa.

Preguntas frecuentes

¿Es un conducto con revestimiento cerámico soldable lo mismo que un conducto de acero soldado?

No. El cuerpo del conducto de acero se fabrica mediante soldadura, mientras que la cerámica soldable se refiere a baldosas cerámicas que contienen orificios de instalación para componentes de fijación metálicos. La cerámica en sí no se suelda directamente al acero.

¿Se deben usar baldosas cerámicas adheridas o soldables?

La elección depende de la temperatura, la vibración, el impacto, el tamaño de la cerámica y la posición de instalación. Las baldosas adheridas proporcionan una superficie de revestimiento lisa, mientras que las baldosas soldables añaden retención mecánica. Algunos conductos utilizan ambas estructuras en diferentes zonas de desgaste.

¿Se puede fabricar el conducto a partir de un plano existente?

Sí. El cuerpo de acero, la entrada, la salida, los soportes y los detalles de conexión se pueden fabricar según un plano confirmado. Se debe considerar el espesor de la cerámica al verificar las dimensiones internas finales.

¿Se pueden usar diferentes espesores de cerámica en un mismo conducto?

Sí. Cuando las zonas de impacto y desgaste por deslizamiento se identifican claramente, se pueden considerar diferentes espesores de revestimiento o formas de cerámica para diferentes secciones.

¿Solo se puede suministrar el revestimiento cerámico?

Sí. Se pueden suministrar baldosas cerámicas, baldosas cerámicas soldables y componentes de revestimiento seleccionados para la instalación por parte del cliente. Se requieren dimensiones detalladas e información operativa antes de la producción.

Solicitar una revisión técnica

Envíenos su plano de conducto, información del material y detalles de desgaste existente. Revisaremos el área de impacto probable, la zona de desgaste por deslizamiento, la disposición de la cerámica y el método de fijación antes de preparar la cotización técnica.
